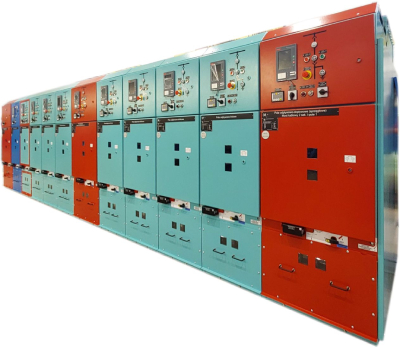

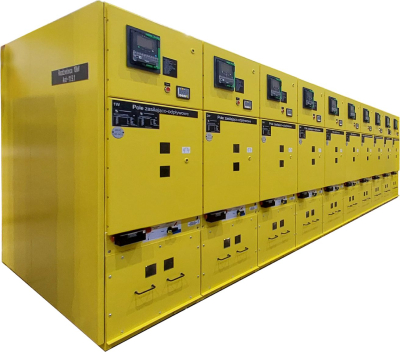

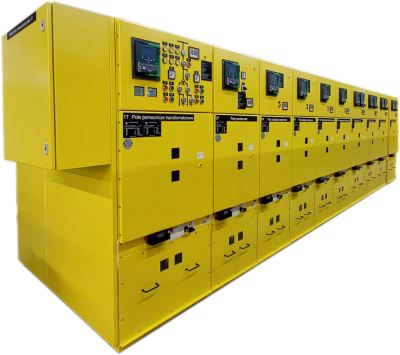

Rozdzielnica średniego napięcia górnicza serii PREM-G1dM

Przeznaczenie rozdzielnicy średniego napięcia górniczej serii PREM-G1dM

Rozdział energii elektrycznej trójfazowego prądu przemiennego o częstotliwości 50 Hz przy napięciu znamionowym do 12 kV.

Zastosowanie rozdzielnicy SN

• w dowolnym miejscu sieci rozdzielczej zakładów górniczych, w wyrobiskach niezagrożonych wybuchem albo niezagrożonych wybuchem metanu (ze stopniem „a” niebezpieczeństwa wybuchu metanu) i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego,
• do zasilania odbiorów zainstalowanych w polach niemetanowych i metanowych, w wyrobiskach zaliczanych do stopnia „a”, „b” lub „c” niebezpieczeństwa wybuchu metanu oraz
• w wyrobiskach zaliczonych do klasy A lub B zagrożenia wybuchem pyłu węglowego,
• w energetyce przemysłowej w stacjach pośrednich i oddziałowych w szczególnie trudnych warunkach pracy.

Charakterystyka ogólna serii PREM-G1dM

• rozdzielnica dwuczłonowa, wnętrzowa w izolacji powietrznej,
• w osłonie metalowej zapewniającej stopień ochrony obudowy IP 54 i stopień odporności mechanicznej IK 10,
• stacjonarna, wolnostojąca,
• odporna na skutki działania łuku elektrycznego powstałego wewnątrz osłony,
• z wewnętrzną dekompresją gazów połukowych,
• z przedziałami ograniczonymi metalowymi osłonami,
• z pojedynczym systemem szyn zbiorczych,
• w wykonaniu z autonomicznym bądź zewnętrznym źródłem zasilania obwodów pomocniczych,
• z napędami silnikowymi lub ręcznymi przestawiania członu wysuwnego i uziemnika,
• rozdzielnica wielowariantowa ze względu na komponenty wyposażenia obwodów głównych i pomocniczych, wyposażona w aparaturę łączeniową próżniową lub z SF6,
• nowy typ pola pomocniczego transformatora ze stycznikiem,
• kolejna wersja wykonania konstrukcji rozdzielnicy o wysokości 1800 mm i wysokim parametrze odporności na łuk wewnętrzny wynoszącym 25 kA/1s.

Zalety

• pełne bezpieczeństwo obsługi nawet w przypadku naruszenia zasad eksploatacji,
• dekompresja wewnętrzna oraz system szybkiego wyłączania zwarcia dodatkowo zwiększające bezpieczeństwo personelu i urządzeń,
• możliwość wykonania rozdzielnicy o podwyższonej odporności na skutki zwarć łukowych dzięki zwiększeniu objętości przedziału dekompresji,
• pewność ruchowa osiągnięta przez stosowanie nie-zawodnych łączników oraz nowoczesnych cyfrowych zabezpieczeń,
• możliwość współpracy z cyfrowym systemem wizualizacji stanów ruchowych i awaryjnych, zdalnego nadzoru oraz sterowania urządzeń i układów elektroenergetycznych,
• małe gabaryty i zwarta budowa rozdzielnicy,
• maksymalne ograniczenie czynności konserwacyjnych i skrócenie wynikających z tego przerw w pracy,
• automatyka przełączania zasilań (PPZ) i załączania rezerwy (SZR) jako integralny moduł koncentratora, bez konieczności wyposażania rozdzielnicy w dodatkowe urządzenia realizujące ww. funkcje automatyki,
• fachowy serwis producenta,
• łatwa rozbudowa oraz możliwość dostawienia pól rozdzielnicy PREM-G1dM do PREM-G1 lub innego typu rozdzielnicy,
• największa ilość zainstalowanych pod ziemią pól spośród rozdzielnic dwuczłonowych SN.

Elewacje i przekroje pola zasilająco-odpływowego

Przekroje pól wg kolejności:

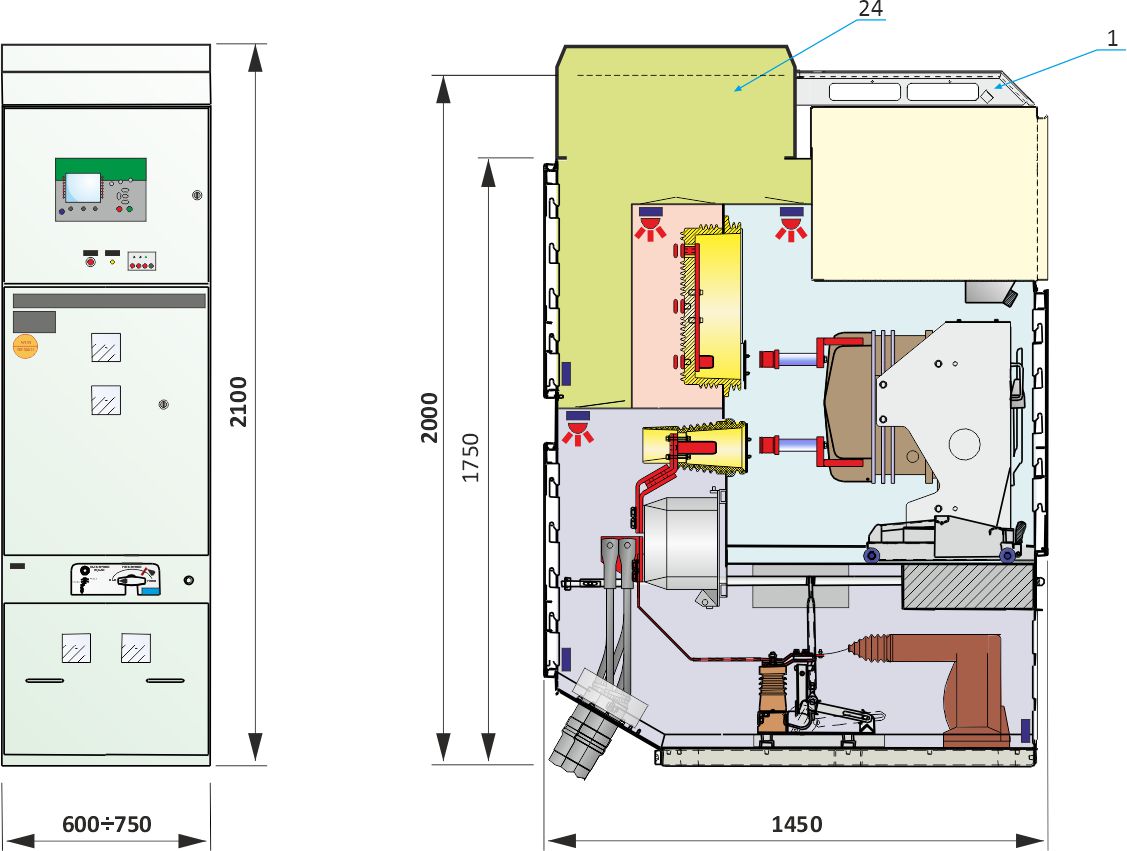

Pole rozdzielnicy z przedziałem obwodów pomocniczych w wersji wysuwnej

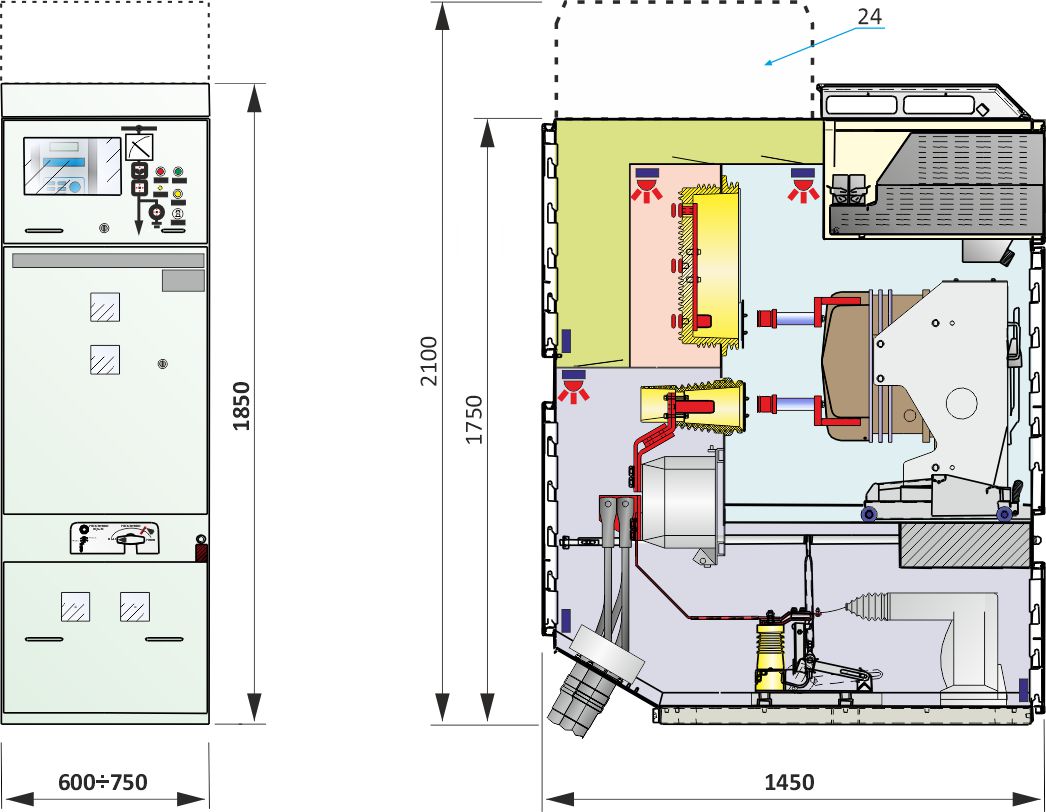

Pole rozdzielnicy z przedziałem obwodów pomocniczych w wersji stacjonarnej

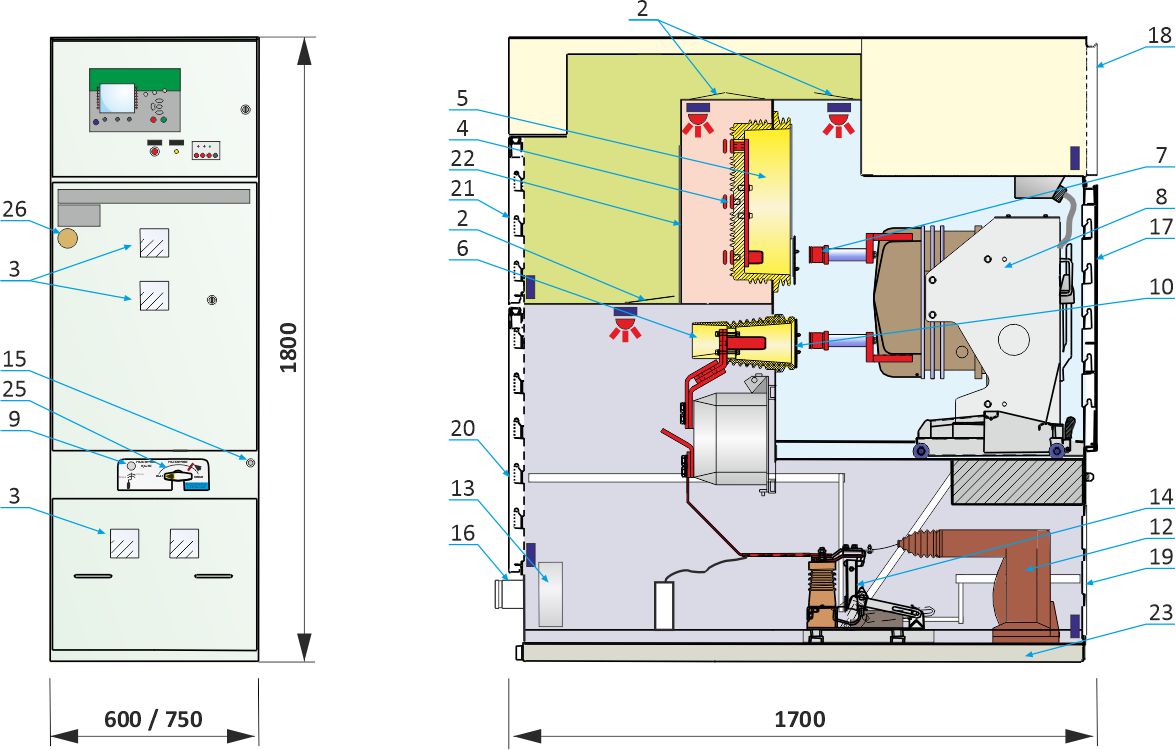

Pole rozdzielcze rozdzielnicy PREM-G1dM w wersji 1800 mm wysokości

1. korytko obwodów pomocniczych
2. klapy dekompresyjne
3. Wzierniki
4. szyny zbiorcze
5. izolator przepustowy szynowy
6. izolator przepustowy złącza
7. styk złącza międzyczłonowego
8. człon wysuwny
9. napęd ręczny członu wysuwnego
10. przegrody ruchome
11. przekładnik prądowy lub przetwornik Rogowskiego
12. przekładnik napięciowy lub transf. potrzeb własnych
13. przekładnik ziemnozwarciowy
14. uziemnik szybki
15. napęd ręczny uziemnika
16. wpust kablowy
17. drzwi przedziału członu wysuwnego
18. drzwi przedziału obwodów pomocniczych
19. osłona przednia przedziału przyłączowego
20. osłona tylna przedziału przyłączowego
21. osłona tylna przedziału dekompresji
22. osłona przedziału szynowego
23. rama posadowcza
24. dodatkowy przedział dekompresji
25. rączka przestawiania członu wysuwnego
26. lokalizacja znaku dopuszczenia

Dane techniczne

1) Pola rozdzielcze: pomocnicze transformatora i dwuodpływowe

2) Szafka obwodów wtórnych dla pola pomocniczego transformatora

3) Wyposażenie i gabaryty pól niskiego napięcia dopasowujemy pod klienta

Przykładowe schematy zasadnicze serii PREM-G1dM

Powrót
